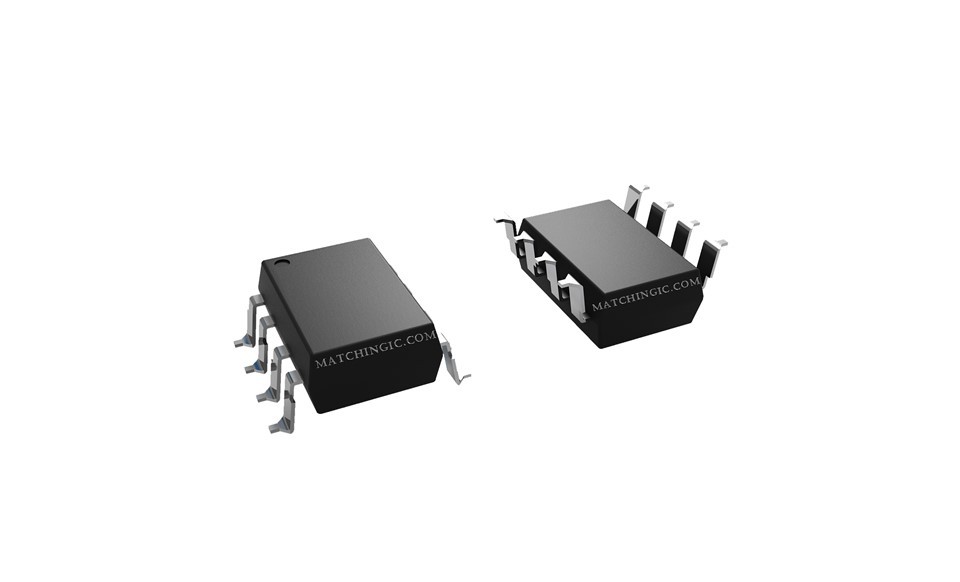

ILD5-X009T
Beskrivelse
Tekniske parametre
Relaterede produkter:
|
Mfr Part |
ILD5-X009 |
ILD5-X009T |
ILD5-X019 |
ILD5-X019T |
|
Beskrivelse |
OPTOKOPPLER, FOTOTRANSISTOR UD |
OPTOKOPPLER, FOTOTRANSISTOR UD |
OPTOKOPPLER, FOTOTRANSISTOR UD |
OPTOKOPPLER, FOTOTRANSISTOR UD |
|
Lager |
80000 |
80000 |
80000 |
80000 |
|
Produktstatus |
Aktiv |
Aktiv |
Aktiv |
Aktiv |
|
Spænding - Isolation |
5300 Vrms |
5300 Vrms |
5300 Vrms |
5300 Vrms |
|
Nuværende overførselsforhold (min.) |
50 % ved 10mA |
50 % ved 10mA |
50 % ved 10mA |
50 % ved 10mA |
|
Nuværende overførselsforhold (maks.) |
400 % ved 10mA |
400 % ved 10mA |
400 % ved 10mA |
400 % ved 10mA |
|
Tænd/sluk tid (Typ) |
1.1us, 2.5us |
1.1us, 2.5us |
1.1us, 2.5us |
1.1us, 2.5us |
|
Input type |
DC |
DC |
DC |
DC |
|
Udgangstype |
Transistor omvendt |
Transistor omvendt |
Transistor omvendt |
Transistor omvendt |
|
Spænding - udgang (maks.) |
70V |
70V |
70V |
70V |
|
Strøm - Udgang / Kanal |
50mA |
50mA |
50mA |
50mA |
|
Spænding - Fremad (Vf) (Typ) |
1.25V |
1.25V |
1.25V |
1.25V |
|
Strøm - DC Forward (Hvis) (Max) |
60 mA |
60 mA |
60 mA |
60 mA |
|
Driftstemperatur |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
-40-C ~ 100-C |
|
Pakke/etui |
SMD8 (7,62 mm) |
SMD8 (7,62 mm) |
SMD8 (7,62 mm) |
SMD8 (7,62 mm) |
|
Pakke |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Tape & Reel (TR) |
Generel beskrivelse:
ILD1, ILD2, ILD5, ILQ1, ILQ2 er optisk koblede isolerede par, der anvender GaAs infrarøde LED'er og silicium NPN fototransistor. Signalinformation, inklusive et DC-niveau, kan transmitteres af drevet, mens der opretholdes en høj grad af elektrisk isolation mellem input og output. ILD1, ILD2, ILD5, ILQ1, ILQ2 er specielt designet til at køre mellemhastighedslogik og kan bruges til at eliminere generende jordsløjfe- og støjproblemer. Disse koblere kan også bruges til at erstatte relæer og transformere i mange digitale grænsefladeapplikationer, såsom CTR-modulation. ILD1, ILD2, ILD5 har to isolerede kanaler i en enkelt DIP-pakke, og ILQ1, ILQ2 har fire isolerede kanaler pr. pakke.
