TLP701A(TP,F

TLP701A er et ideelt valg til applikationer, der kræver højtydende gate-drivere i optokoblere. Dens brede driftstemperaturområde, lave forsyningsstrøm og fremragende isoleringsegenskaber gør den velegnet til brug i industri-, bil- og andre kritiske elektroniske systemer.

Send forespørgsel

Beskrivelse

Tekniske parametre

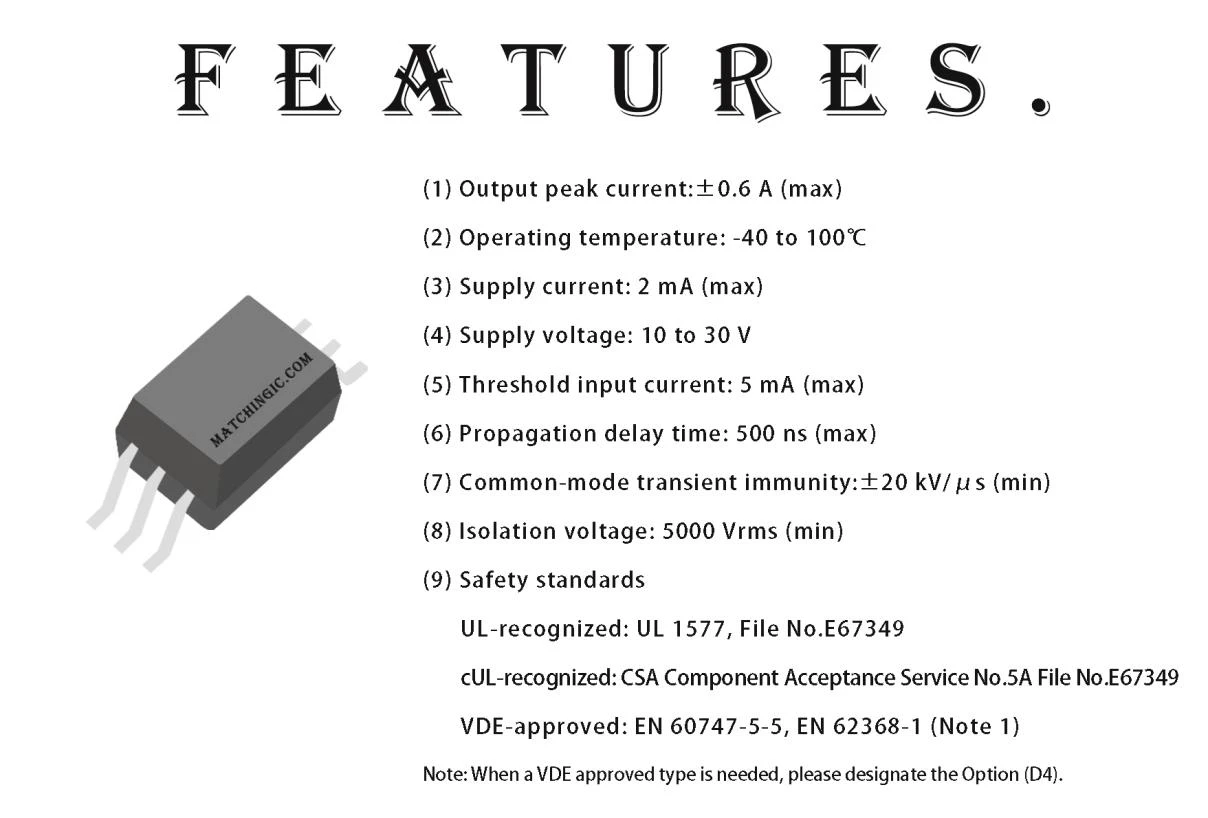

TLP701A er en højtydende gate-driver designet til optokoblere, med nøglespecifikationer såsom en spidsudgangsstrøm på ±0,6 A, driftstemperaturområde på -40 til 100 grader, lav forsyningsstrøm på 2 mA, alsidig accept af forsyningsspænding (10 til 30 V), tærskelindgangsstrøm på 5 mA, hurtig udbredelsesforsinkelse på 500 ns, robust common-mode transient immunitet (±20 kV/μs) og en væsentlig isolationsspænding på 5000 Vrms. Disse egenskaber gør tilsammen TLP701A velegnet til en bred vifte af applikationer, hvilket sikrer pålidelig og effektiv ydeevne i miljøer med varierende forhold og krævende krav.

product-1208-818

Relaterede produkter:

MFR Del	TLP701A	TLP701A(D4-TP,F	TLP701A(D4-TP,F	TLP701A(TP,F
Beskrivelse	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER	OPTOISO IGBT MOSFET DRIVER
Lager	50000	50000	50000	50000
Produktstatus	Aktiv	Aktiv	Aktiv	Aktiv
Teknologi	Optisk kobling	Optisk kobling	Optisk kobling	Optisk kobling
Antal kanaler	1	1	1	1
Spænding - Isolation	5000 Vrms	5000 Vrms	5000 Vrms	5000 Vrms
Forbigående immunitet i almindelig tilstand (min.)	20kV/us	20kV/us	20kV/us	20kV/us
Udbredelsesforsinkelse tpLH / tpHL (maks.)	500NS, 500NS	500NS, 500NS	500ns, 500ns	500NS, 500NS
Pulsbreddeforvrængning (maks.)	350 ns	350 ns	350 ns	350 ns
Strøm - Output høj, lav	400mA, 400mA	400mA, 400mA	400mA, 400mA	400mA, 400mA
Strøm - Peak Output	400mA	400mA	400mA	400mA
Spænding - Fremad (Vf) (Typ)	1.57V	1.57V	1.57V	1.57V
Aktuel - DC Forward (Hvis) (Max)	25 mA	25 mA	25 mA	25 mA
Spænding - Udgangsforsyning	10V ~ 30V	10V ~ 30V	10V ~ 30V	10V ~ 30V
Driftstemperatur	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C	-40-C ~ 100-C
Pakke/etui	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)	SDIP6(6,8x1,27)
Pakke	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)	Tape & Reel (TR)

Ansøgninger:

• Industrielle invertere

• IGBT Gate-drivere

• MOSFET Gate-drivere

• Induktionskogeplader og husholdningsapparater

Generel:

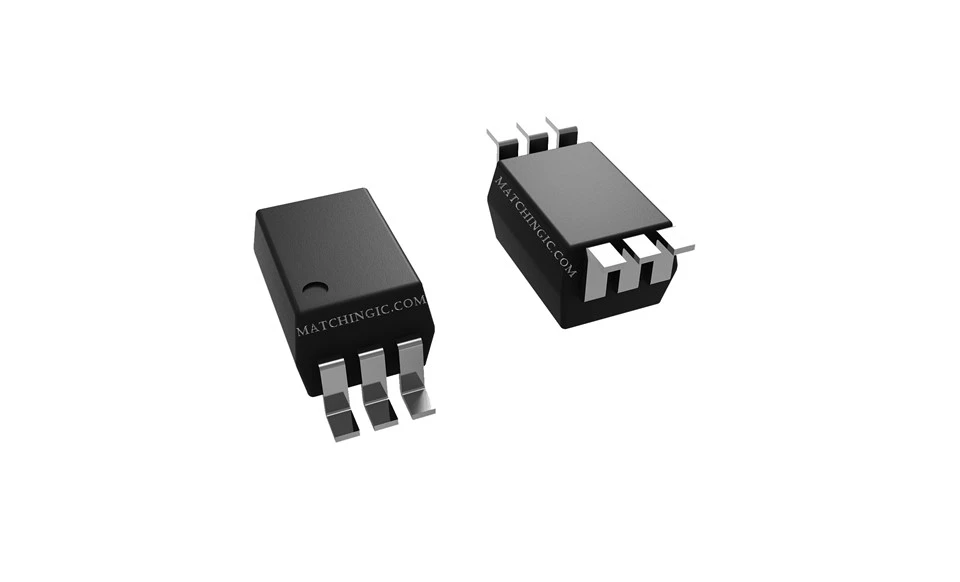

TLP701A er en fotokobler i en SDIP6-pakke, der består af en infrarød LED, der er optisk koblet til en integreret high-gain, high-speed fotodetektor IC-chip.

TLP701A er fysisk mindre end den i en 8-pin DIP-pakke og er i overensstemmelse med internationale sikkerhedsstandarder for forstærket isolering. Det giver således en mindre fodaftryksløsning til applikationer, der kræver sikkerhedsstandardcertificering. TLP701A har et internt Faraday-skjold, der giver en garanteret Commonmode forbigående immunitet på ±20 kV/µs. Den har en totempæl udgang, der både kan synke og afgive strøm. Den er ideel til IGBT og power MOSFET gate-drev.
