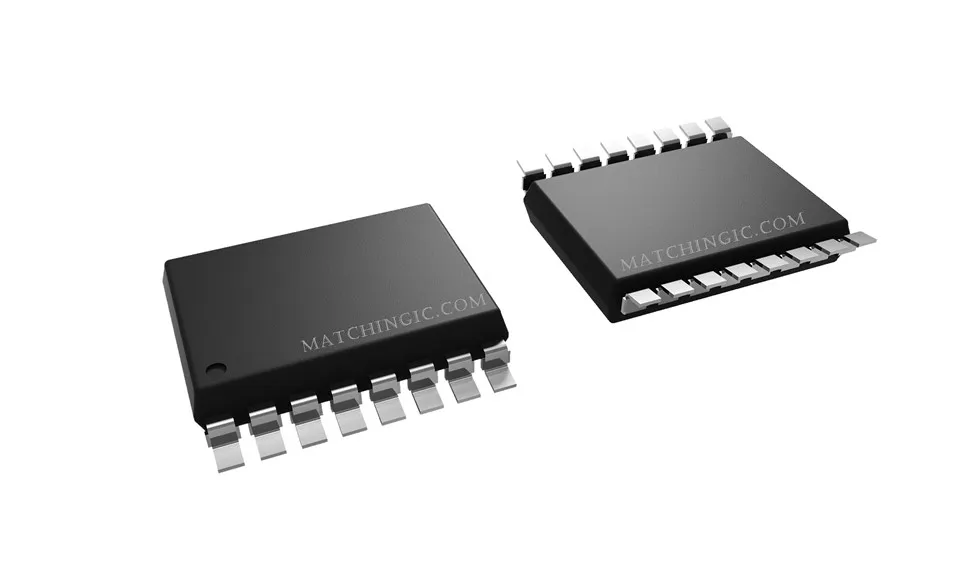

ADUM230E1BRIZ-RL

ADuM230D/ADuM230E/ADuM231D/ADuM231E1 er tre-kanals digitale isolatorer baseret på Analog Devices, Inc., iCoupler®-teknologi. Ved at kombinere højhastigheds-, komplementær metal-oxid-halvleder (CMOS) og monolitisk luftkernetransformatorteknologi giver disse isolationskomponenter enestående ydeevneegenskaber, der er overlegne i forhold til alternativer såsom optokobler-enheder og andre integrerede koblere. Den maksimale udbredelsesforsinkelse er 13 ns med en pulsbreddeforvrængning på mindre end 3 ns ved 5 V-drift. Kanaltilpasning er tæt ved maksimalt 3,0 ns.

ADuM230D/ADuM230E/ADuM231D/ADuM231E datakanalerne er uafhængige og fås i en række forskellige konfigurationer med en nominel spænding på 5,0 kV rms (se bestillingsvejledningen). Enhederne fungerer med forsyningsspændingen på begge sider, der spænder fra 1,8 V til 5 V, hvilket giver kompatibilitet med lavere spændingssystemer samt muliggør spændingsoversættelsesfunktionalitet over isolationsbarrieren.

I modsætning til andre optokobler-alternativer sikres DC-korrekthed i fravær af inputlogiske overgange. To forskellige fejlsikre muligheder er tilgængelige, hvorved udgangene går over til en forudbestemt tilstand, når indgangsstrømforsyningen ikke er tilsluttet, eller inputs deaktiveres.
